一、中小型的無線覆蓋組網方式

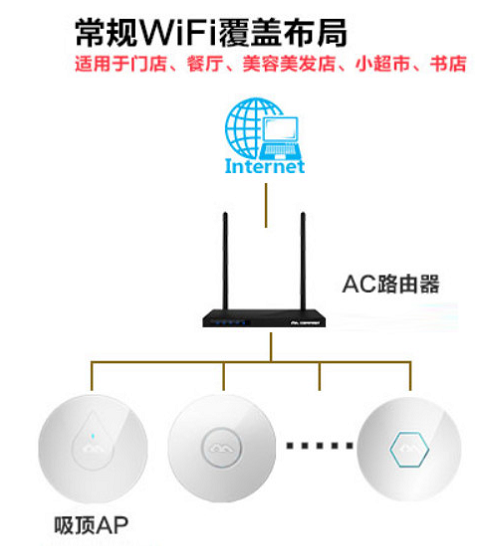

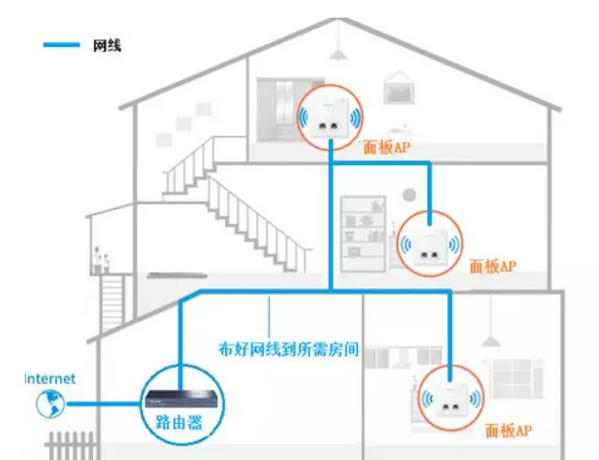

   常規的無線AP覆蓋主要是針對一些不大的地方進行網絡覆蓋，如下圖所示，適合于一些書店、以及小型餐廳或者是別墅等等，這里面用到了一個AC路由器，使AP與寬帶的發揮到最好的效果。


連接圖如下：

什么是AC路由器？

AC路由器是路由器的一種。
AC路由指路由帶AC功能。

   AC控制器是在無線覆蓋中使用的，用來集中管理所有的AP，可以稱為AP“管家”，它的職責是管理AP。路由器是一種網絡設備，在很多的公司、企業、網吧，以及大型網絡里面都會用到，用來數據通信。


二、大范圍的無線覆蓋

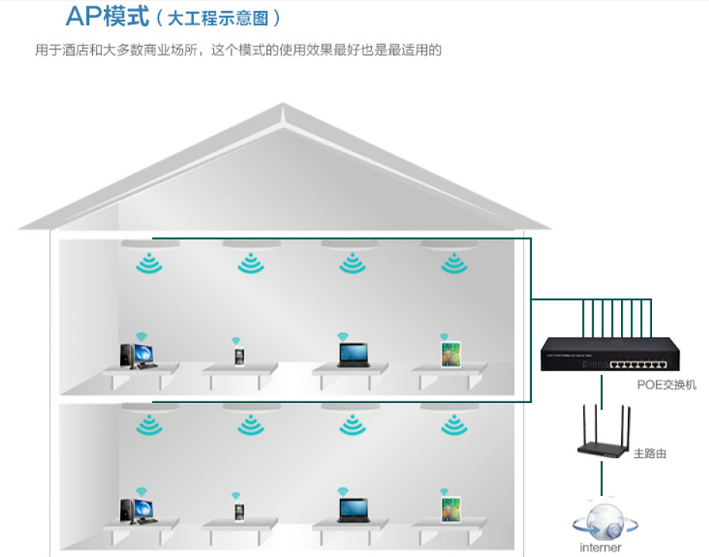

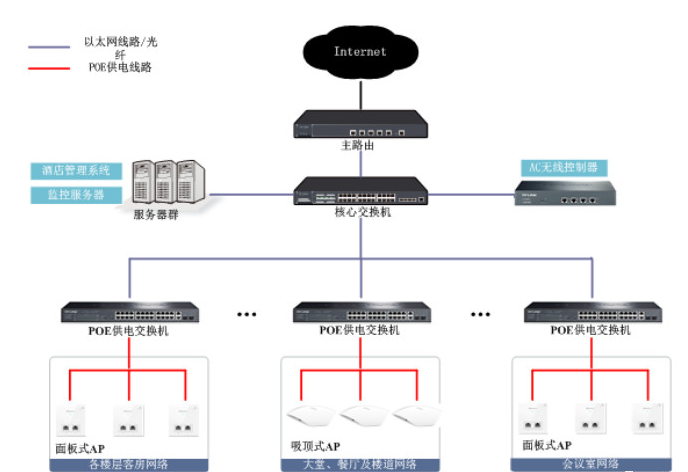

   對于面積比較大的場所，例如酒店以及KTV，我們可以采用以下的組網方式進行無線覆蓋，采用的是poe供電，用到了無線AC，AC具有統一管控?zé)o線AP的功能，能簡化網絡的管理和維護。





   根據AP數量規劃接入層poe交換機，這里面需要注意的是在選擇poe交換機時，需要了解poe的供電標準，然后選擇相應的poe交換機。

poe供電標準

   確定受電端（AP或IPC）支持的供電協議（如802.3af、802.3at或是非標準PoE），交換機支持的PoE供電協議需要和受電終端一致。 802.3af標準的PoE交換機單端口輸出功率為15.4W，802.3at標準的PoE交換機單端口輸入功率為30W，于對功率較大的受電設備，建議采用802.3at標準的PoE交換機。


三、無線AP覆蓋總結

   在實現AP覆蓋過程中，要保證方案的穩定性、靈活性、覆蓋性，可擴展性等，有以下兩點需要注意：

1、無線AP的設置注意

   在大型的無線組網中，使用AP無線覆蓋主要是因?yàn)闊o(wú)線AP有著很多的優勢：擴網靈活、覆蓋面積廣、易于管理等等。在大型無線組網時，需要用到數量眾多的無線AP，在對這些大量的無線AP進行統一管理時，對AP進行設置是必不可少的，但要需要注意以下事項：

    1、信號相互覆蓋的無線AP不能使用相同的頻道。

    2、所有無線AP必須使用同一SSID。

    3、所有無線AP必須使用同一網段的IP地址，并且處于同一VLAN中。

    由于多個AP信號覆蓋區域相互交叉重疊，因此，各個AP覆蓋區域所占頻道之間必須遵守一定的規范，鄰近的相同頻道之間不能相互覆蓋，也就是說，相互覆蓋區域的無線AP不能采用同一頻道，否則，會造成AP在信號傳輸時的相互干擾，從而降低AP的工作效率。在可用的11個頻道中，僅有3個頻道是完全不覆蓋的，他們分別是頻道1、頻道6和頻道11，利用這些頻道作為多蜂窩覆蓋是最合適的。另外，用于實現無線漫游網絡的無線AP必須使用同一網絡名稱（SSID），使用同一網段的IP地址，否則，無線客戶端將無法實現漫游功能。

2、搭建無線漫游注意事項

    無線漫游網絡中，客戶端的配置與接入點網絡中的配置完全相同。用戶在移動過程中，根本感覺不到無線AP間進行切換。

    在搭建無線漫游網絡時，需要注意以下幾點：

    1、無線AP與無線客戶端必須處于同一VLAN、同一IP地址段。

    2、AP信號覆蓋區域應當相互交叉重疊，否則，會導致無線網絡盲區。也就是說，無線AP之間的距離，應當小于無線AP的有限傳輸距離。

    3、無線AP必須設置為相同的SSID。不同的SSID意味著不同的無線網絡，而無法實現無線漫游。

    4、必須采用相同的WEP或WPA加密。所有無線AP和客戶端必須采用相同的WEP或WPA加密，否則，將無法建立彼此之間的連接。WEP和WPA也是區分大小寫的。 　

    5、相互覆蓋的無線AP必須采用不同的、甚至是不相鄰頻道，否則，將導致嚴重干擾，降低AP通信效率。信道就是之頻段，IEEE 802.11b/g是工作在2400~2 483MHz，美國標準信道（channel）可以劃分11個，歐洲標準可以劃分13個，日本標準可以劃分14個，每個channel之間相差11MHz。如channel1為2 412MHz，channel2為2 423MHz，依此類推。事實上，只有1、6、11信道之間是完全沒有干擾的。

補充：

   2.4G頻段可用信道太少，且開放較早，導致很多設備工作在這個頻段，比如微波爐、醫院的紅外、無線鍵盤、無線鼠標等等，使用CSMA/CA協議的無線AP，遇到不遵守這個協議的設備（微波爐、醫院的紅外）時，會遭到極大的干擾。
   在批量部署環境中，建議使用支持5G的AP，且支持36 44 48 52 56 60 64 149 153 157 161 165這些信道。
   降低干擾要比增加頻寬帶來的收益更大。將AP頻寬調整至20MHz是非常有必要的。
